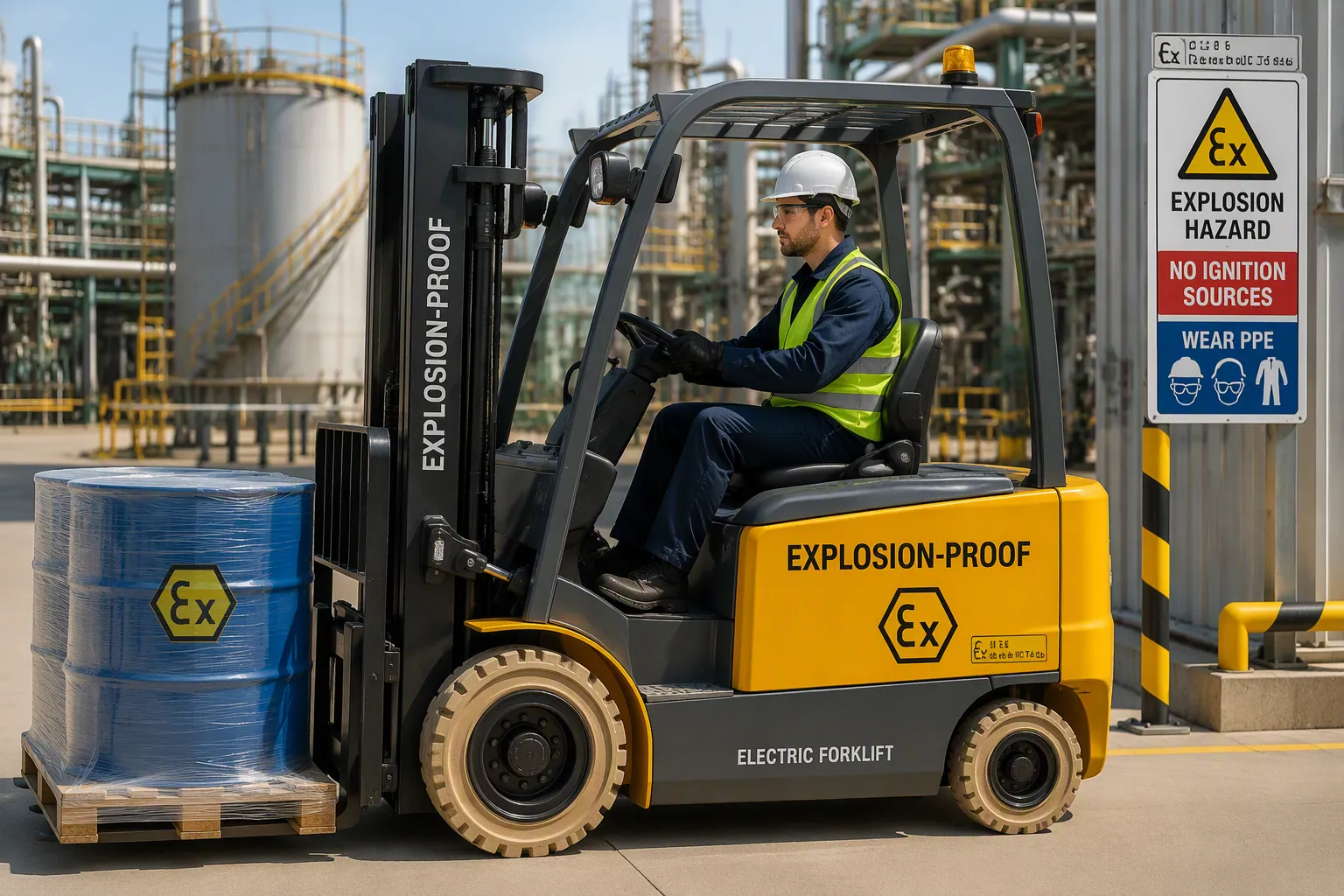

Как выбрать взрывозащищенный электрический вилочный погрузчик для работы в опасных зонах

Начать нужно с проверки соответствия сертификации. Взрывозащищенный электрический вилочный погрузчик В соответствии с классификацией вашей взрывоопасной зоны. Устройство должно соответствовать вашей конкретной зоне, группе газов и температурному классу. Неправильный выбор создает риск возгорания. Избыточные характеристики увеличивают стоимость без повышения безопасности.

Основные выводы

• Чтобы предотвратить риск возгорания, убедитесь, что сертификация погрузчика соответствует зоне опасности, газовой группе и температурному классу вашей взрывоопасной зоны.

• Проверьте все сертификационные обозначения на заводской табличке погрузчика и убедитесь, что они соответствуют вашему документу о классификации зоны.

• Оцените потребности вашего предприятия, такие как график смен, состояние пола и ширина проходов, чтобы убедиться, что погрузчик подходит для ваших задач.

Перед выбором взрывозащищенного электрического вилочного погрузчика ознакомьтесь с классификацией взрывоопасной зоны.

В документе о классификации зон вашего предприятия указан уровень риска. Перед сравнением любых моделей взрывозащищенных электрических вилочных погрузчиков необходимо ознакомиться с ним.

Понимание зон ATEX и классов и подразделений NEC

ATEX — это директива ЕС, регулирующая оборудование для работы во взрывоопасных средах. Она использует три зоны: Зона 0, 1 и 2. В США стандарт NEC использует структуру классов и разделов в соответствии со статьями 500-504. Класс I охватывает легковоспламеняющиеся газы. Раздел 1 охватывает постоянное или периодическое присутствие. Раздел 2 охватывает только нештатные условия.

Статья 505 NEC связывает две системы. Она позволяет использовать оборудование, сертифицированное по стандартам ATEX/IECEx, в зонах 1 США, если надзорный орган признает эту сертификацию.

Идентификация групп газов и групп пыли

Группы газов классифицируют легковоспламеняющиеся пары по их воспламеняемости. Группы пыли делают то же самое для горючей пыли. В вашем классификационном документе указана конкретная группа для вашего региона. Сертификат погрузчика должен точно соответствовать этой группе.

Определение температурных классов

Температурный класс определяет максимальную температуру поверхности, которую может достичь оборудование. Класс T4 означает 135°C. Класс T6 означает 85°C. Вы выбираете класс в соответствии с температурой воспламенения вашего вещества.

В соответствии со стандартом IEC 60079-31, температура оборудования зоны 22 не должна превышать T4 (135°C). Для самонагревающихся пылевых слоев сертификация может снизить этот предел до T5 (100°C). Таким образом, штабелеры зоны 22 обычно попадают в диапазон T4 или T5.

Ознакомление с документом о классификации вашего района.

В вашем документе указаны зона, группа газов или пыли и температурный класс для каждой зоны. Вы сверяете эти три значения с сертификационной этикеткой погрузчика. Несоответствие означает, что устройство небезопасно для использования в данном месте.

Подберите взрывозащищенные характеристики электрического вилочного погрузчика в соответствии с вашей классификацией.

В вашем документе по классификации зон указаны три значения: зона, группа и температурный класс. Теперь вам нужно преобразовать эти значения в техническую спецификацию. Каждая маркировка на табличке погрузчика должна соответствовать этим трем значениям. В этом разделе мы рассмотрим каждую категорию спецификации, которую необходимо проверить.

Класс взрывозащиты и сертификационные маркировки

Сертификационная маркировка точно указывает, где может работать вилочный погрузчик. Нельзя полагаться на рекламный буклет или устные заверения. Нужно читать табличку с названием.

В мире существует три основные системы сертификации, регулирующие конструкцию взрывозащищенных электрических вилочных погрузчиков. Каждая из них использует свой собственный язык и свою собственную логику.

Философия NEC направлена ​​на предотвращение взрывов. Философия IEC фокусируется на их предотвращении и локализации. К американским стандартам, применимым к электрооборудованию вилочных погрузчиков с взрывозащищенным оборудованием, относятся UL 1203, UL 1604, UL 583, NFPA 505, OSHA 1910.178 и ANSI. Вилочные погрузчики с взрывозащищенным оборудованием должны быть протестированы и сертифицированы для класса 1, подразделения 1, групп C и D в соответствии с NEC, UL 1203 и UL 583. Международные стандарты основываются на европейских директивах ATEX, и продолжаются усилия по гармонизации американских норм с международной системой.

Стандарт UL 583 требует наличия определенной маркировки на каждом грузовике EX. Перед приемкой необходимо проверить каждую из них.

• Обозначение шрифта с каждой стороны на видном месте, шириной 5 дюймов, на желтом фоне, черными буквами.

• Класс и группа опасных зон, для которых разрешен данный грузовик (например, Класс I, Разделы 1 и 2, Группа D; Класс II, Разделы 1 и 2, Группа G).

• Максимальная внешняя рабочая температура или класс рабочей температуры (T-код).

• Заявление, привлекающее внимание к необходимости обеспечения герметичности корпусов электрических компонентов и проводки при работе в опасных зонах.

• Название или товарный знак производителя, каталожное обозначение, номинальное напряжение батареи, проходимость грузовика в гору, а также принципиальная или графическая схема электрической цепи.

Маркировка ATEX, например, Ex II 2G Ex de IIB T4 Gb, содержит семь элементов информации в одной строке. Для подтверждения пригодности необходимо расшифровать каждый элемент.

1. Ex – Указывает на то, что оборудование сертифицировано как взрывозащищенное и соответствует стандартам ATEX/IECEx.

2. II – Группа оборудования II: предназначено для использования во всех местах, кроме шахт, подверженных воздействию метана (т. е. наземных промышленных предприятиях с потенциально взрывоопасной атмосферой).

3. 2G – Категория 2G: оборудование, подходящее для взрывоопасных зон 1 (газовая зона), где во время нормальной эксплуатации существует вероятность образования взрывоопасной газовой атмосферы. Категория 2 обеспечивает высокий уровень защиты.

4. Ex de – Концепции защиты: «d» = взрывозащищенный корпус (предотвращает внутренний взрыв и распространение пламени в окружающую атмосферу); «e» = повышенная безопасность (дополнительные меры для предотвращения перегрева и искрения/дугового разряда).

5. IIB – Газовая группа IIB: оборудование подходит для атмосфер, содержащих газы с энергией воспламенения, соответствующей группе IIB (например, этилен). Это газовая группа средней степени опасности; оборудование с маркировкой IIB также может использоваться в атмосферах группы IIA, но не в атмосферах группы IIC (например, водород, ацетилен), если на нем нет специальной маркировки IIB+H2.

6. T4 – Температурный класс T4: максимальная температура поверхности оборудования не превышает 135°C, что делает его безопасным для газов с температурой самовоспламенения выше 135°C.

7. Gb – Уровень защиты оборудования (EPL) Gb: высокий уровень защиты газовых сред, подходит для Зоны 1 (и, соответственно, Зоны 2).

Реальные примеры показывают, как эти обозначения соответствуют конкретным моделям грузовиков. Например, EXF 16. взрывозащищенный вилочный погрузчик Самонесущие вилы ISO имеют маркировку Ex II 2G IIB+H2 T4, Gb. Это подтверждает принадлежность к группе II, категории 2G (газ), что соответствует зоне 1. Взрывозащищенные вилочные погрузчики EXG 12, EXG 03 и EXV 12 имеют маркировку Ex II 2G IIB T4. Литиевая батарея LiTex для зон ATEX 1/21 имеет маркировку Ex II 2G IIB+H2 T4 для газа и Ex II 2D IIIB T135°C для пыли. Зарядное устройство LiTex под давлением имеет оба класса защиты. Ричтрак EXR 14 имеет сертификаты ATEX для зон 1 (2G) и 21 (2D).

Концепции защиты различаются в зависимости от компонента и зоны. Вы подбираете концепцию в соответствии с зоной, где расположен компонент.

Взрывозащищенный корпус сдерживает внутренний взрыв и предотвращает распространение пламени. Повышенная безопасность включает меры по предотвращению перегрева и искрения. Искробезопасность ограничивает энергию до уровня, слишком низкого для воспламенения атмосферы. Каждая концепция подходит для разных компонентов. Вы подтверждаете, что производитель применил правильную концепцию к каждой части грузовика.

Защита от проникновения влаги и герметизация корпуса

Степень защиты IP показывает, насколько хорошо корпус защищает от пыли и воды. Чем выше значение IP, тем лучше герметизация. Степень защиты IP подбирается в соответствии с условиями эксплуатации.

Для предприятий, работающих с пылью зерна, требуется высокий класс защиты от проникновения пыли. Для зон мойки требуется высокий класс защиты от проникновения воды. Химическим заводам могут потребоваться оба класса защиты. Класс защиты IP указывается на заводской табличке рядом с маркировкой взрывозащиты.

Герметизация — это не разовое достижение. Аккумуляторы и электрические корпуса грузовиков EX герметизированы для предотвращения внутренних искр, но прокладки и уплотнения изнашиваются из-за температурных колебаний и вибрации. Грузовик, прошедший сертификацию год назад, сегодня может уже не соответствовать стандарту без регулярного осмотра. Износ уплотнений редко виден снаружи. Предприятия, которые полагаются только на визуальный осмотр корпуса, часто упускают из виду именно то место отказа, которое можно было бы выявить в ходе расследования инцидента.

Ряд конструктивных особенностей обеспечивает целостность системы уплотнения. Каждую из них необходимо проверить при изучении технических характеристик и во время технического обслуживания.

• Резьбовые соединения проводов: Все провода, входящие в взрывозащищенные корпуса, должны быть соединены резьбой, которая обеспечивает большую глубину резьбы, чем у стандартных соединений, предотвращая ослабление соединения во время работы, что может сделать соединение небезопасным или привести к вырыванию проводов из корпуса.

• Герметизация кабельных каналов: Кабельные каналы должны быть герметизированы в каждом месте соединения с помощью взрывозащищенной эпоксидной смолы, предотвращающей распространение взрыва между корпусами через кабельный канал.

• Резьбовые каналы для распространения пламени: Для резьбовых каналов требуется как минимум пять витков резьбы типа NPT (количество витков может варьироваться для стандартных крепежных элементов), чтобы обеспечить надежное крепление и предотвратить распространение пламени или искр из внутренней части корпуса.

• Чистота и целостность зоны распространения пламени: Зоны распространения пламени и поверхности должны быть свободны от мусора, царапин и физических дефектов. Любые повреждения или мусор могут расширить или изменить зону распространения пламени за пределы того, что считается безопасным согласно стандарту UL 583. Даже небольшой кусочек бумаги или пыли на фланце крышки может сместить крышку относительно сопрягаемой поверхности настолько, что искра или пламя могут вырваться наружу.

• Меры предосторожности при эксплуатации: перед установкой поверхности следует заклеить скотчем, чтобы защитить их от царапин, пыли, мусора или механических повреждений, а затем протереть слабым чистящим раствором.

Вы включаете эти проверки в свой график технического обслуживания. Система герметизации, которая изнашивается незаметно, сводит на нет цель сертификации.

Требования к батарее, двигателю и электрической системе

Аккумулятор и двигатель являются крупнейшими источниками энергии в системе. электрический вилочный погрузчикОни требуют наибольшего внимания при составлении технических условий.

Технология производства аккумуляторов влияет на вашу зарядную инфраструктуру и ваши процедуры обеспечения безопасности. Свинцово-кислотные электрические вилочные погрузчики Зарядка внутри помещений стала распространенной, поскольку позволяет избежать выбросов выхлопных газов. Однако при зарядке может выделяться водород. Поэтому на многих объектах необходимы контролируемое помещение для зарядки, вентиляция, мониторинг газов и строгие правила эксплуатации.

Электрические погрузчики на свинцово-кислотных аккумуляторах стали широко использоваться внутри помещений. Они не выделяют выхлопные газы. Однако при зарядке может выделяться водород. Поэтому на многих объектах необходимы контролируемые зарядные помещения, вентиляция, контроль газов и строгие правила эксплуатации.

Литий-ионные батареи предлагают альтернативу для зон 1 и 21. Литий-железо-фосфатная батарея (LiFePO4) соответствует международным стандартам взрывозащиты и предназначена для зон класса I, Div 1/2 и ATEX Zone 1/21. К особенностям относятся взрывозащищенный корпус, интеллектуальная система управления батареей и степень защиты IP54. Литий-ионная батарея разработана для замены традиционных свинцово-кислотных батарей в зонах ATEX Zone 1/21, что означает, что свинцово-кислотные батареи ранее использовались и были одобрены для работы в этих зонах.

Двигатель должен иметь собственный класс взрывозащиты. Необходимо проверить, соответствует ли маркировка двигателя зоне эксплуатации погрузчика. Это же правило распространяется на контроллеры, контакторы, осветительные приборы, звуковые сигналы и все остальные электрические компоненты погрузчика.

Проводка между компонентами должна соответствовать концепции защиты для каждой зоны. Искробезопасные цепи требуют использования защитных барьеров и специальных типов кабелей. Взрывозащищенные цепи требуют герметичных кабелепроводов и резьбовых вводов. Вы подтверждаете, что производитель задокументировал концепцию защиты для каждой цепи.

Грузоподъемность, высота подъема и совместимость с навесным оборудованием.

Взрывозащита увеличивает вес и изменяет центр тяжести погрузчика. Нельзя предполагать, что стандартная таблица грузоподъемности вилочного погрузчика применима к версии EX.

На заводской табличке грузовика EX указана номинальная грузоподъемность при заданном центре тяжести. Вы сравниваете эту номинальную грузоподъемность с вашей самой тяжелой нагрузкой и фактическим центром тяжести. Более длинный груз смещает центр тяжести вперед и снижает безопасную грузоподъемность. Вы проверяете сниженную грузоподъемность, а не номинальную.

Высота подъема влияет на устойчивость. Высокий подъем с тяжелым грузом требует большего противовеса и более широкой колеи. Взрывозащищенные компоненты могут ограничивать доступное пространство для противовеса. Грузоподъемность погрузчика следует проверять на максимальной высоте подъема, а не только на уровне земли.

Навесное оборудование изменяет геометрию груза. Зажим, поворотный механизм или боковой сдвигатель перемещают центр тяжести груза и увеличивают его вес. Необходимо убедиться, что навесное оборудование имеет собственный класс взрывозащиты, если оно работает во взрывоопасной зоне. Вилы, изготовленные из искростойких материалов, таких как бронзовые сплавы, снижают риск возгорания от удара. Необходимо проверить, что производитель навесного оборудования сертифицировал его для вашей зоны, группы и температурного класса.

Также проверьте ширину прохода и радиус поворота. Грузовик EX может иметь большую площадь основания, чем стандартная модель, из-за дополнительных ограждений и герметизации. Измерьте самый узкий проход и сравните его с размером прямого угла для штабелирования грузовика. Грузовик, который не может безопасно маневрировать в вашем пространстве, создает другой вид опасности.

Оценить потребности приложения и проверить наличие сертификатов.

Оценка графиков смен, рабочих циклов и зон зарядки.

Начните с составления графика смен и рабочих циклов. Взрывозащищенный электрический вилочный погрузчик должен выдерживать пиковые нагрузки без перегрева. Для непрерывной многосменной работы требуется более емкий аккумулятор или план резервного графика работы. При периодическом использовании можно использовать аккумулятор меньшей емкости.

Зоны зарядки заслуживают не меньшего внимания. При зарядке выделяется водород. В соответствии с требованиями OSHA (29 CFR 1910.178) необходимо обеспечить надлежащую вентиляцию помещения. Концентрацию водорода следует поддерживать ниже 1%. Установите искробезопасные вытяжные вентиляторы в самой высокой точке. Разместите вентиляционные решетки для притока свежего воздуха ближе к полу. Используйте детекторы водорода, которые срабатывают со звуковой и визуальной сигнализацией и автоматически включают вытяжные вентиляторы.

Согласно разделу 29 CFR 1910.178, в зонах зарядки аккумуляторов должна быть обеспечена надлежащая вентиляция для рассеивания водорода. В случае обнаружения водорода работники должны прекратить зарядку, проветрить помещение и при необходимости эвакуироваться.

Обеспечьте вентиляцию с шестью-десятью воздухообменами в час. Запретите курение и источники возгорания в радиусе 6 метров от зарядного оборудования. Регулярно проверяйте эффективность вентиляции.

Оценка состояния окружающей среды, состояния пола и ширины проходов.

Условия эксплуатации задают ряд требований. Запыленные помещения требуют высокой степени защиты от проникновения пыли и влаги. Зоны мойки требуют водонепроницаемых ограждений. Химическим заводам может потребоваться и то, и другое.

Состояние пола влияет на устойчивость. Неровный пол снижает вместимость и повышает риск опрокидывания. Сравните самый узкий проход с размером прямого угла для штабелирования грузовика. Более широкий грузовик EX не сможет маневрировать в стесненных условиях.

Подтверждение согласований и документации от третьих лиц.

Документация, подтверждающая соответствие вашего взрывозащищенного электрического вилочного погрузчика требованиям безопасности. Перед доставкой соберите следующие документы:

Использование пошагового контрольного списка выбора

Придерживайтесь систематического подхода:

1. Подтвердите зону, группу газов и температурный класс.

2. Проверьте наличие сертификационных маркировок на заводской табличке.

3. Проверьте рейтинг IP.

4. Обеспечьте надлежащую защиту аккумулятора и двигателя.

5. Сравните сниженную грузоподъемность на максимальной высоте подъема.

6. Измерьте расстояние между рядами.

7. Ознакомьтесь с папкой с документацией.

Перед покупкой проконсультируйтесь с квалифицированным специалистом по взрывозащите. Он подтвердит соответствие требованиям и предотвратит дорогостоящие ошибки.

Выберите взрывозащищенный электрический вилочный погрузчик, сертификация которого соответствует классификации вашей взрывоопасной зоны. Проверьте газовую группу, температурный класс, степень защиты от проникновения влаги и наличие разрешений от сторонних организаций. Оцените грузоподъемность, высоту подъема, график работы и условия окружающей среды, чтобы убедиться в пригодности погрузчика для эксплуатации.

Перед покупкой проконсультируйтесь с квалифицированным специалистом по взрывозащите, чтобы подтвердить соответствие требованиям и избежать дорогостоящих ошибок.

Часто задаваемые вопросы

В чём разница между взрывозащищенными электрическими вилочными погрузчиками ATEX 1 и 2?

В зоне 1 требуется оборудование, рассчитанное на работу в условиях потенциально взрывоопасных сред при нормальной эксплуатации. Зона 2 охватывает только нештатные условия. Сертификацию вашего погрузчика необходимо сопоставить с требованиями вашей конкретной зоны.

Можно ли использовать стандартный электрический вилочный погрузчик в опасной зоне?

Нет. Стандартный электрический вилочный погрузчик не имеет взрывозащиты. Искры от двигателей, проводки или разъемов могут воспламенить легковоспламеняющиеся газы или пыль. Вам нужен сертифицированный взрывозащищенный агрегат.

Как часто следует проверять взрывозащищенные уплотнения и пламегасящие каналы электрических вилочных погрузчиков?

Вы регулярно проверяете уплотнения и каналы распространения пламени, как правило, после каждых 500 часов работы. Перепады температуры и вибрация приводят к износу прокладок. Поврежденные каналы распространения пламени позволяют искрам выходить наружу. Планируйте проверки в зависимости от вашего рабочего цикла.
